Návrh na zastřešení vyvýšené terasy s betonovým krbem

Návrh na zastřešení vyvýšené terasy s betonovým krbem

Zásadní pro grilování je, abyste se u toho cítili dobře. A jak se můžete u grilování cítit dobře, když vám prší za krk? Řešením je, objednat si u nás výrobu zastřešené pergoly. Přesně takové řešení zvolil i náš zákazník Radovan.

Na začátku byl telefonát od pana Radovana při kterém se domluvil s technikem Vítkem na zaměření terasy. V domluvený den přijel technik k zákazníkovi a přesně si změřil prostor pro umístění dřevěné pergoly. Zároveň se zákazníkem probrali jeho představu o designu pergoly a další technické detaily. Následovala tvorba počítačové vizualizace pergoly a nacenění zakázky.

Zastřešení vyvýšené terasy pergolou bylo navrženo

  • nosné stojky vyrobíme z lepených hranolů o průřezu 12 x 12 cm
  • 9 střešních krokví o průřezu 6 x 12 cm
  • mříž Zuzana ve spodní části pergoly nahradí zábradlí
  • rozměrově upravené mříže Zuzana se umístí i na čelní straně pergoly pod střechou
  • střešní krytina z komůrkového polykarbonátu
  • zadní strana střechy ukončena okapovým systémem a dešťová voda ze střechy svedena mimo prostor terasy
  • kotvení pergoly na kovové patky s "Y" do zámkové dlažby terasy

Po odsouhlasení mohla začít výroba pergoly v naší truhlárně. Výroba stojek a všech trámů proběhla z lepených hranolů ze smrkového dřeva. Díky technologii lepení nejsou hranoly náchylné na kroucení a jsou tedy jak tvarově, tak i pevnostně stálé. Doplňkové dřevěné mříže byly rovněž vyrobeny ze smrkového dřeva. Veškeré dřevěné části zakázky jsme ošetřili impregnačním základem a následně silnovrstvou lazurou v odstínu palisandr.

Montáž zastřešení terasy u zákazníka

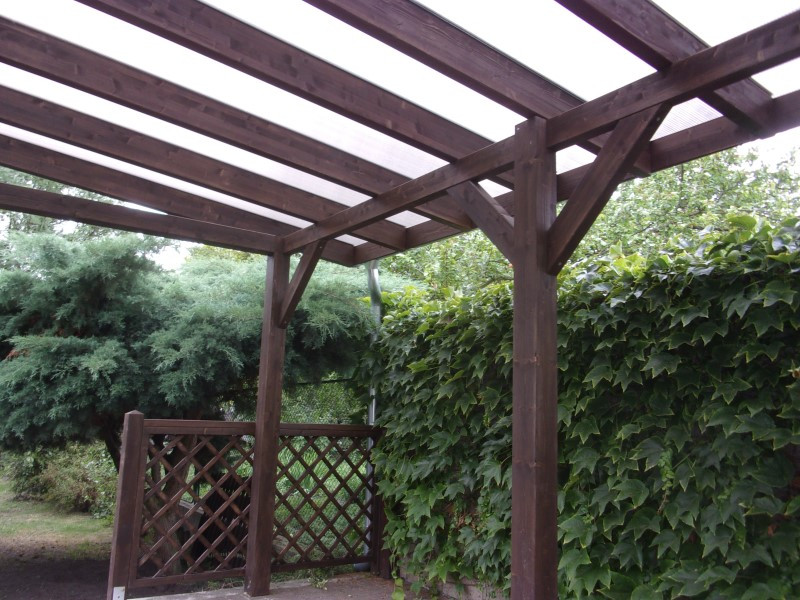

Náš montážní tým nejprve ukotvil stojky pomocí vratových šroubů do kovových patek "Y". Stojky byly propojeny pozednicemi a na pozednice upevněny krokve. Komůrkový polykarbonát se ke krokvím upevnil pomocí oblých lišt a přítlačných terčíků. Polykarbonátové desky jsme po obvodu olemovali hliníkovou lištou. Díky tomu nedochází k zatékání vody do komůrek polykarbonátových desek. Pro svod vody ze střechy se k pergole přimontoval kovový okapový žlab a okapový svod s výtokem dešťové vody mimo prostory terasy.

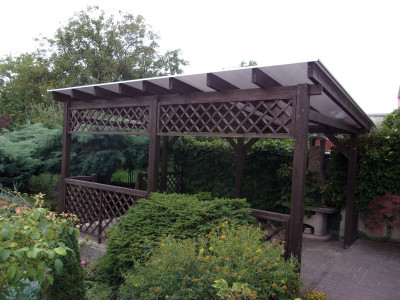

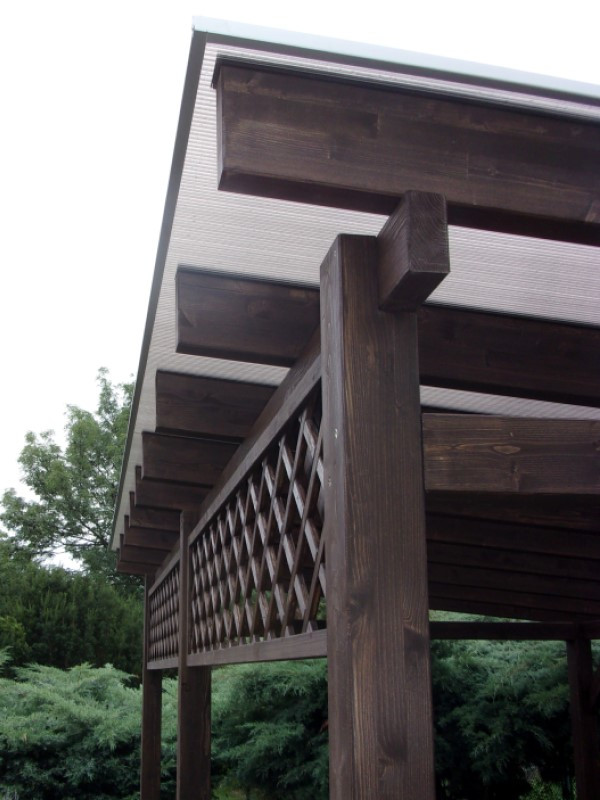

Dřevěné prvky pergoly byly ošetřeny silnovrstvou lazurou v odstínu palisandr

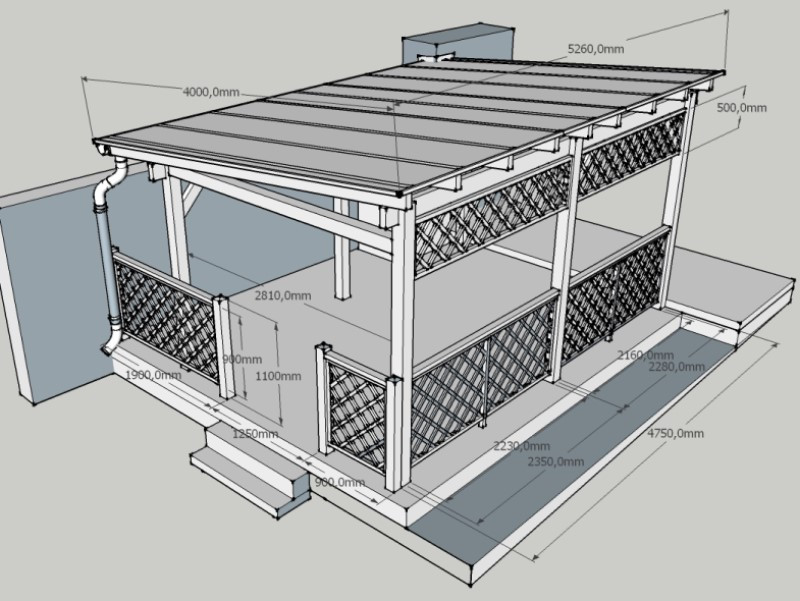

Grafický návrh na zastřešení terasy pergolou - horní pohled

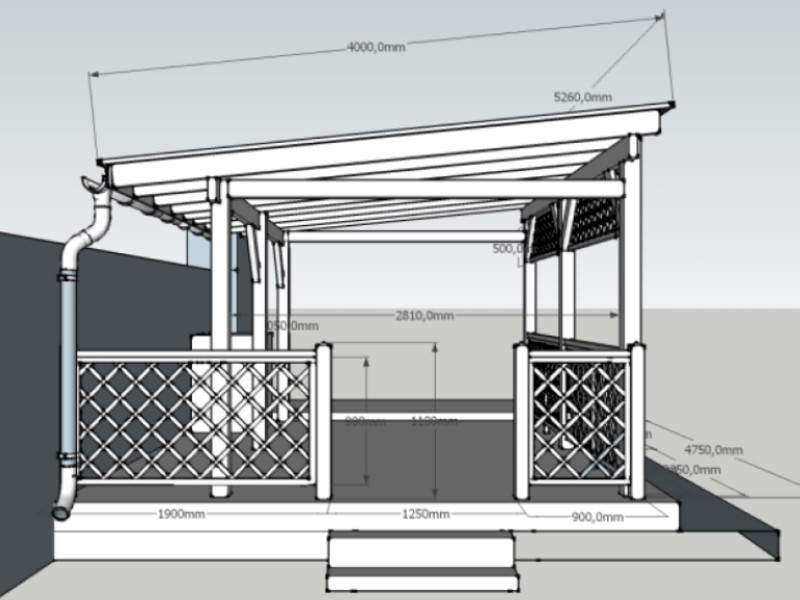

Grafický návrh na zastřešení terasy pergolou - boční pohled

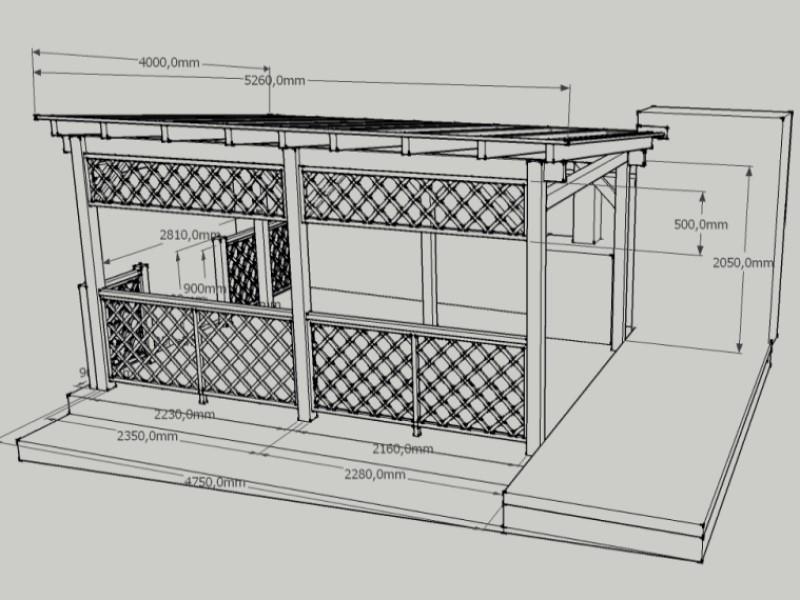

Grafický návrh na zastřešení terasy pergolou - čelní pohled

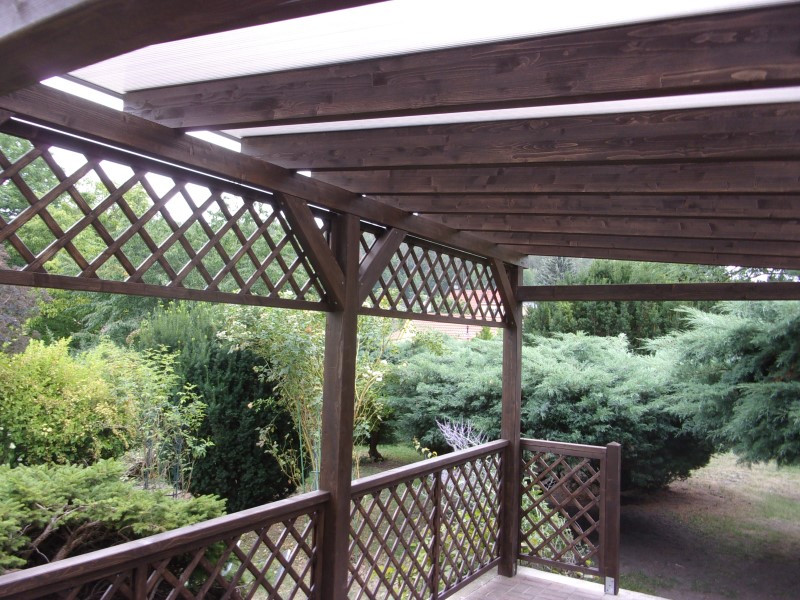

Na zastřešení terasy byl použit komůrkový polykarbonát o síle 10 mm kouřové barvy

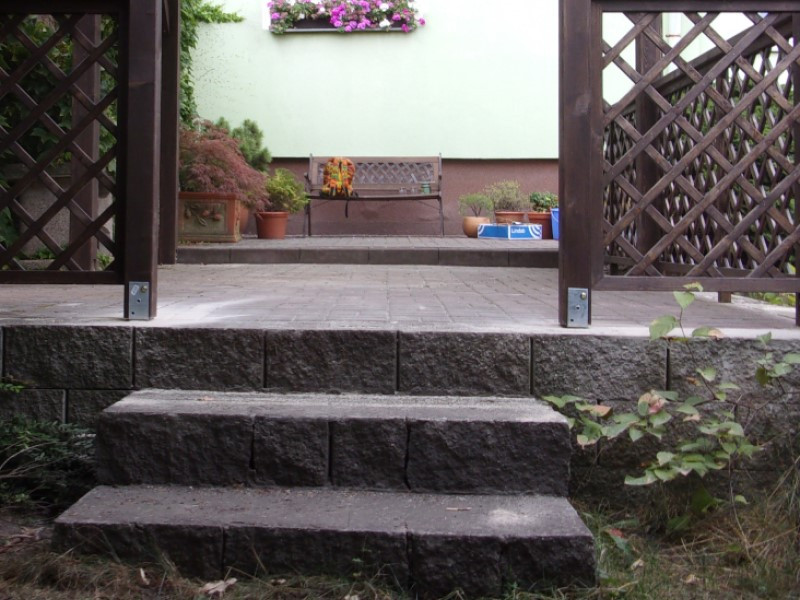

Kotvení pergoly bylo na kovové patky do zámkové dlažby terasy.

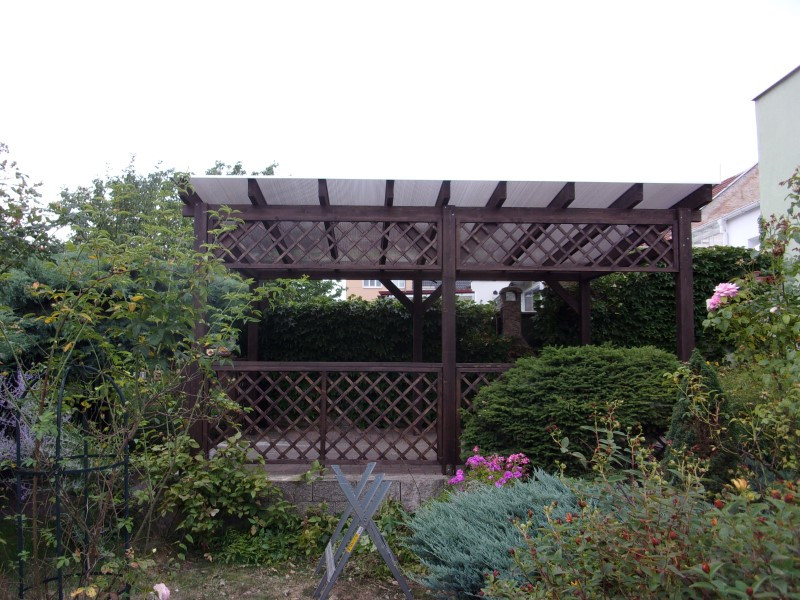

Horní část přední strany pergoly vyplněna ozdobnou mříží Zuzana o velikosti 90 x 50 cm

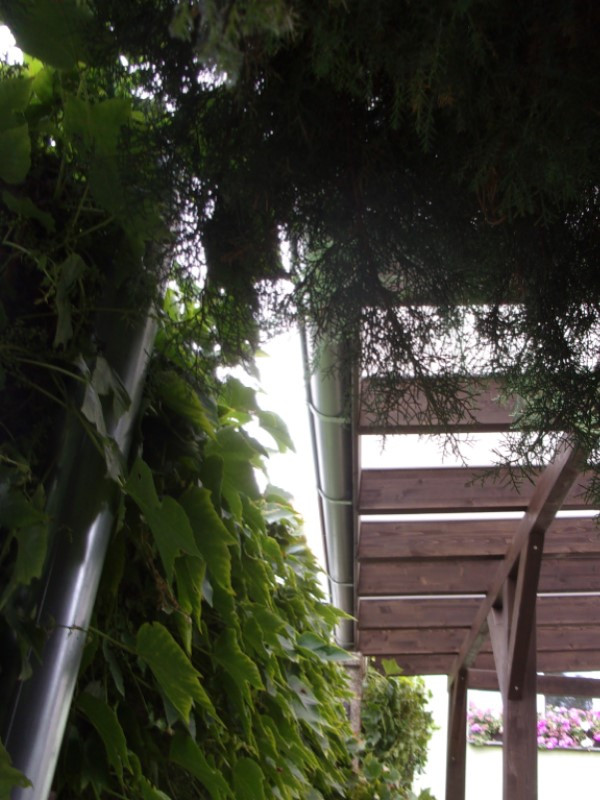

Na zadní stranu pergoly byl připevněn okapový systém.

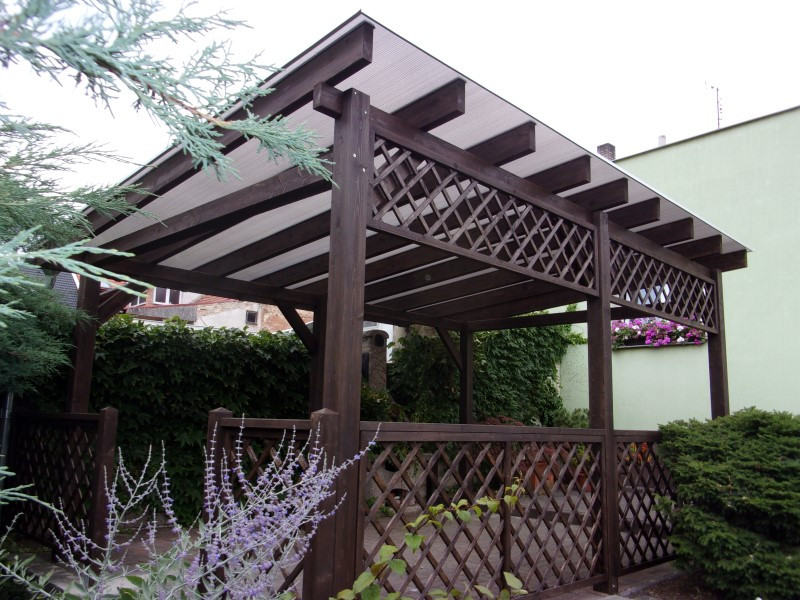

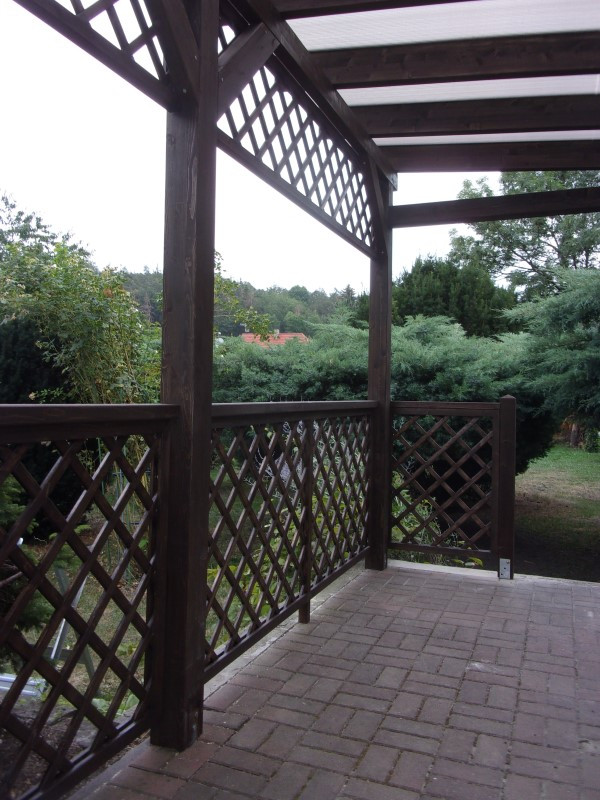

Spodní část pergoly vyplněna mříží Zuzana 90 x 170 cm

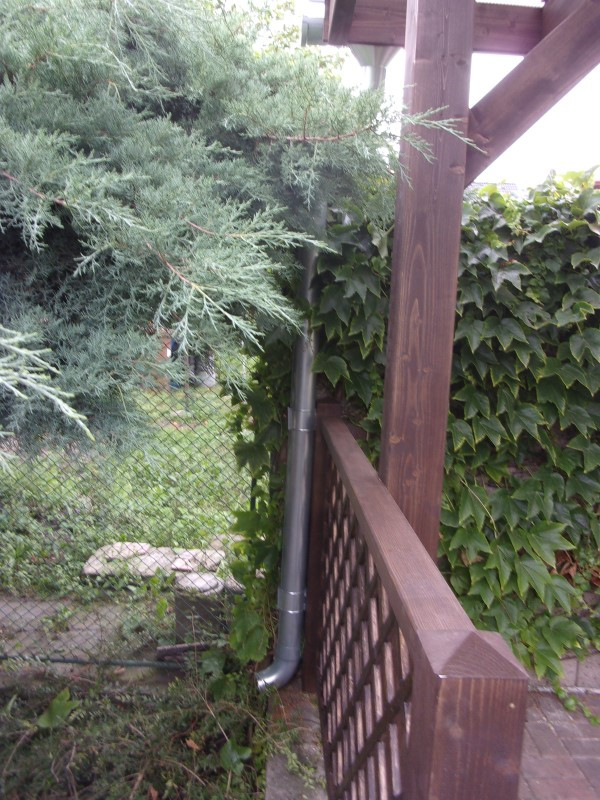

Vyústění okapového svodu mimo prostor terasy.
Hrany komůrkového polykarbonátu ukončeny hliníkovou lištou proti zatékání  dešťové vody do komůrek polykarbonátu
Na nižší stranu pultové střechy byl namontován kovový okapový systém.
