Výroba dřevěné pergoly pro prodloužení garážového stání

Výroba dřevěné pergoly pro prodloužení garážového stání

Dřevěná pergola, kterou jsme dělali pro pana Jindřicha byla zvláštním tím, že jsme byli požádáni o prodloužení stávajícího zastřešeného garážového stání. Toto prodloužení mělo být užší, ale pevně napojené na již existující konstrukci. Cílem bylo nejen esteticky, ale také funkčně rozšířit stávající prostor tak, aby bylo možné jej využít celý.

Náš technik provedl detailní zaměření prostoru, na jehož základě bylo vypracováno několik návrhů pro zastřešení zbylého vydlážděného místa. Prodloužení muselo přesně navazovat na stávající stání. Vzhledem k tomu, že nové zastřešení bylo užší, bylo důležité vybrat správný materiál, aby bylo prodloužení stabilní a pevné.

Co jsme na výrobu pergoly použili?

Dřevěnou konstrukci prodloužení jsme vyrobili ze smrkových lepených BSH hranolů:

  • 12 x 12 cm - stojky a nosná ráhna
  • 6 x 12 cm - nosné prvky zastřešení
  • 9 x 9 cm, 4 x 9 cm - pergolové vzpěry

Povrchová úprava dřeva

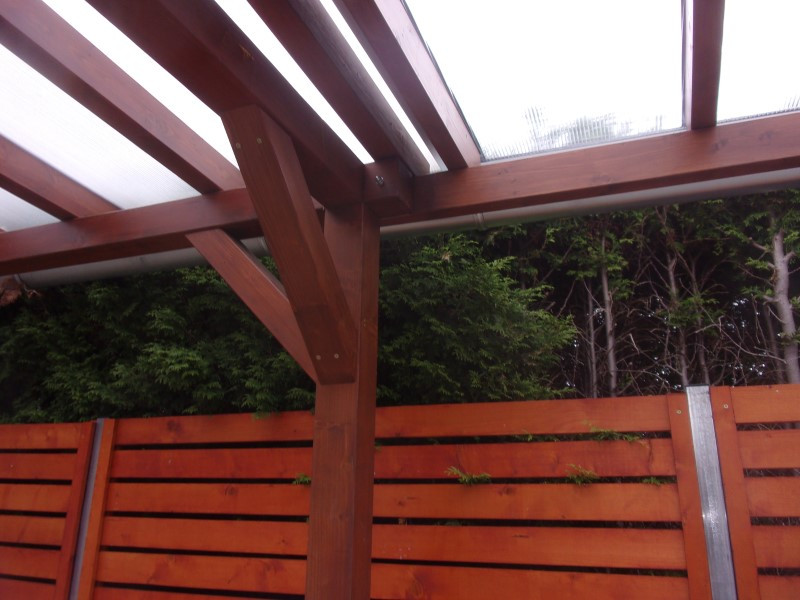

Pro sjednocení vzhledu nového prodloužení s původní stavbou jsme na lakovně provedli třívrstvý nátěr dřeva. Byl použit identický odstín jako na stávající konstrukci, který by měl dřevo dlouhodobě uchránit před nepříznivým počasím.

Montáž prodlužující pergoly

Část zámkové dlažby byla v předem určených místech rozebrána a v těchto místech jsme provedli zabetonování dvojitých "H" úchytů. Do kovových "H" úchytů 12 x 12 x 60 cm jsme vsadil pergolové stojky z lepeného hranolu a jejich pevnost a stabilitu jsme jistili vratovými šrouby. Poté byla sestrojena zbylá část dřevěné konstrukce - nosná ráhna a střešní krokve.

Zastřešení pergoly

Pro zastřešení pergoly polykarbonátem jsme použili čirý, 10 mm silný, který jsme na střešní ráhny připevnili přes oblé hliníkové lišty jištěné Fasto šrouby s těsněním, podložkou a krytkou. Pro ochranu před vlhkem jsme okraje polykarbonátu zakončili Al "U" profilem. V zadní části mírně svažité pultové střechy jsme na stávající okapový systém napojili další okapový žlab a svod z pozinkované oceli, který měl vyústění do velikého plastového zásobníku.

Celá konstrukce prodloužení garážového stání pro pana Jindřicha byla navržena a vyrobena tak, aby splňovala vysoké nároky na funkčnost, estetiku a odolnost a to se nám myslím povedlo. Zákazník byl velice spokojený.

Původní prostor bez zastřešení, který byl předmětem zakázky
Kotvení jednotlivých pergolových stojek jsme provedli na dvojitý betonový úchyt

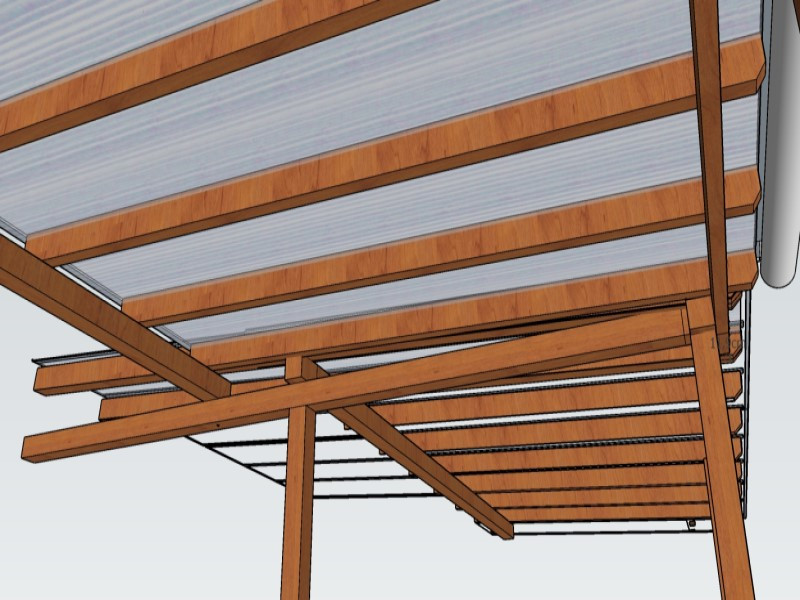

Návrh řešení zastřešení a okapového zakončení vypracovaný naším kolegou

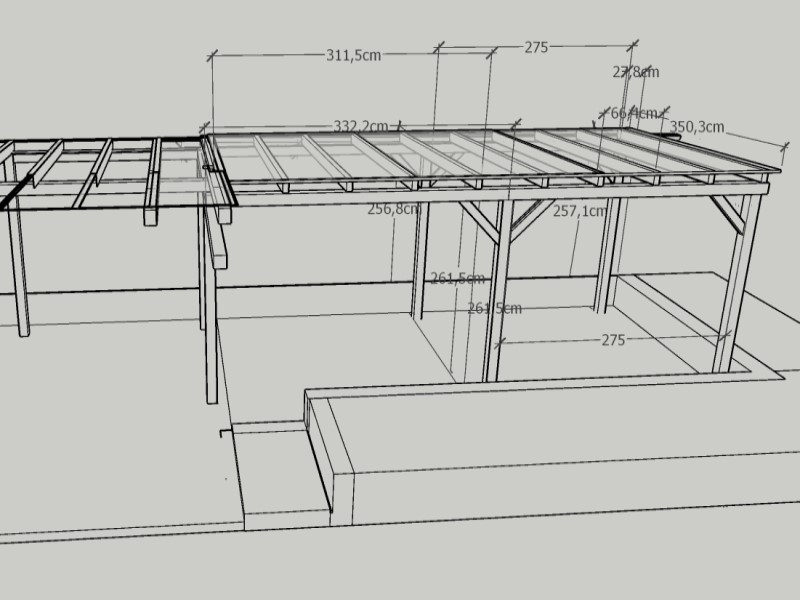

Grafický návrh našeho kolegy před realizací zakázky i s rozměry pro výrobu

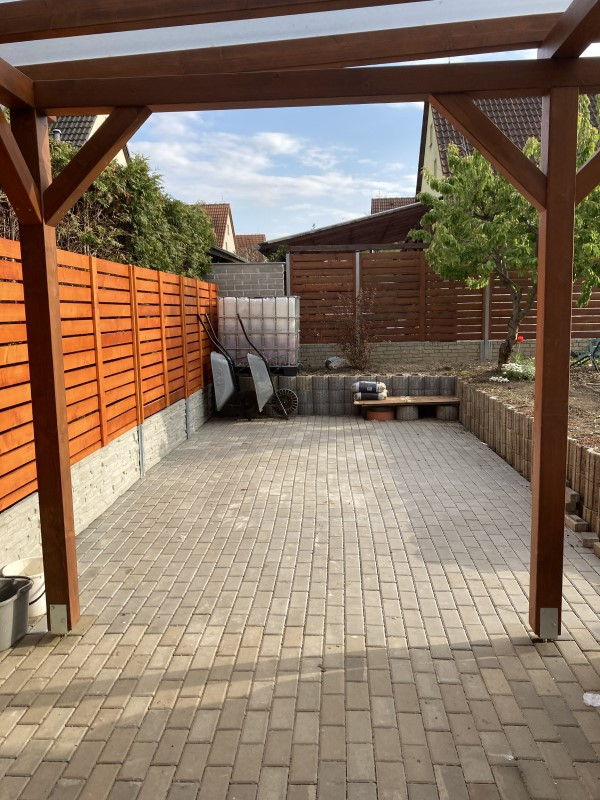

Povrchová úprava dřeva byla provedena v identickém odstínu stávající konstrukce

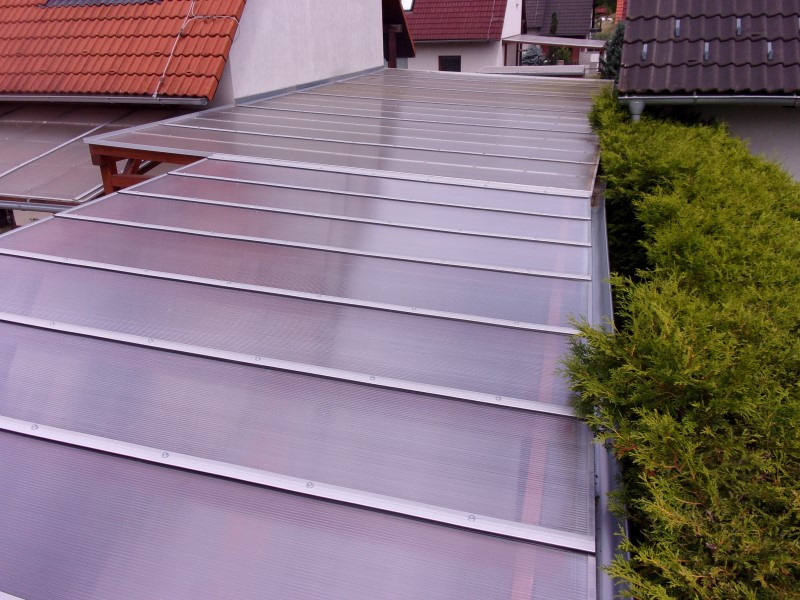

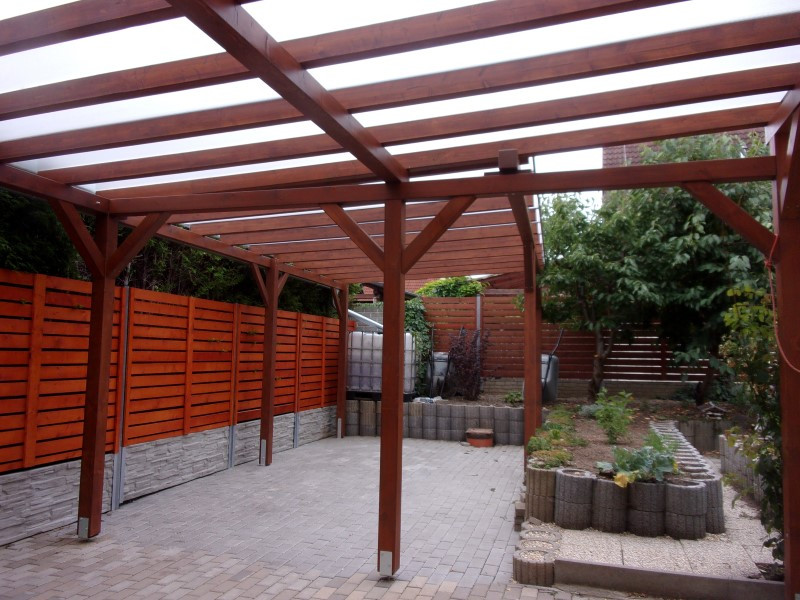

Na zastřešení prodlouženého stání jsme použili 10 mm silný polykarbonát

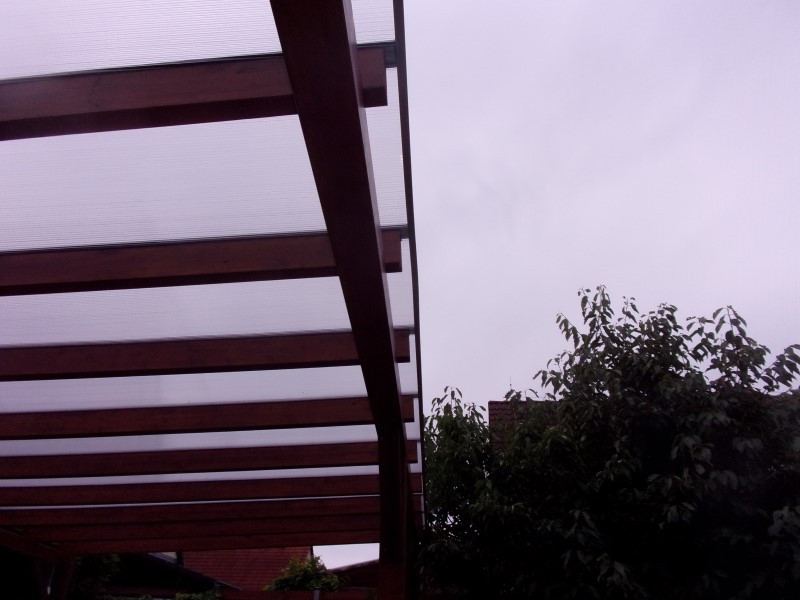

Polykarbonát jsme ke střešním krokvím připevnili oblými hliníkovými lištami a Fasto šrouby

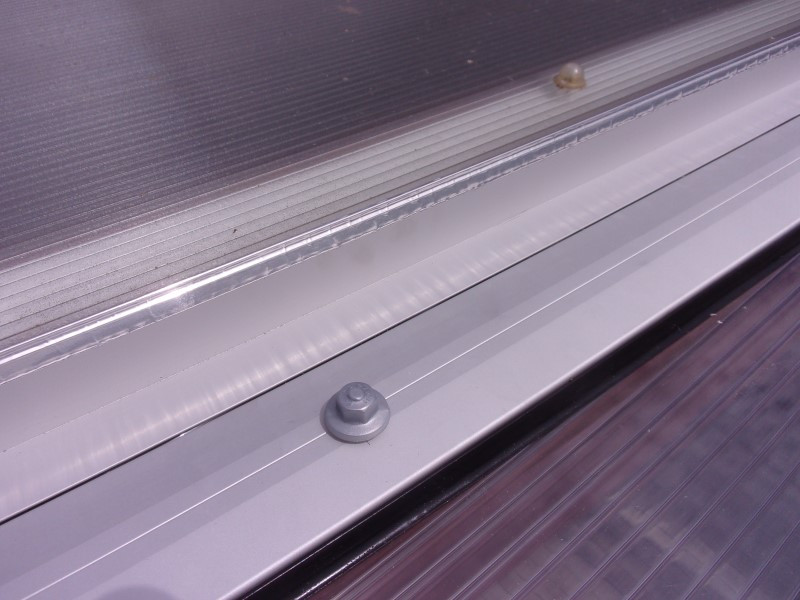

Okraje polykarbonátu jsme proti vlhkosti uzavřely hliníkovou lištou

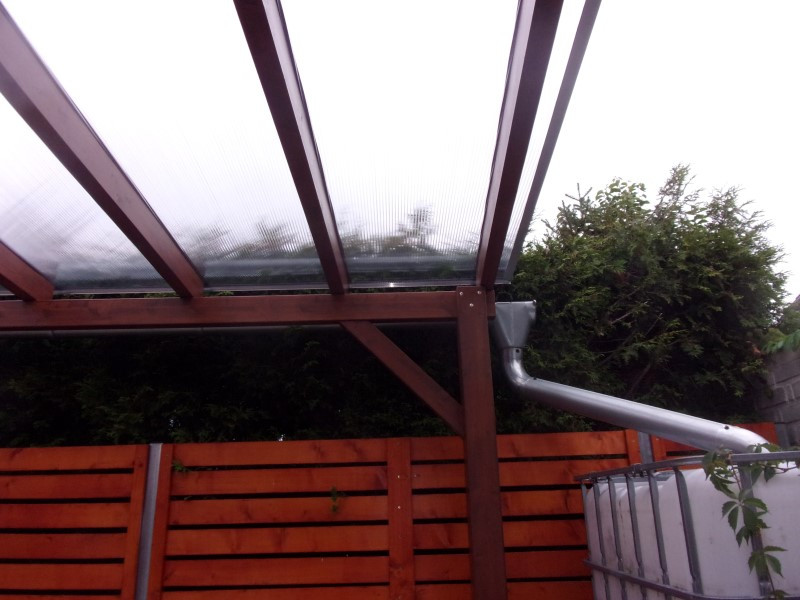

Okapový svod pultové střechy má vyústění do velkého plastového zásobníku

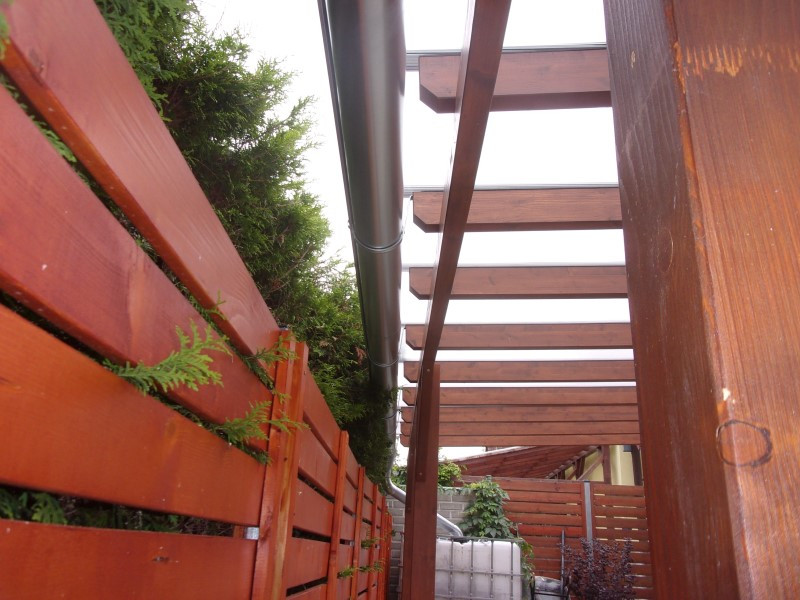

Zadní strana prodlouženého zastřešení  byla zakončena okapovým systémem
