Stavba zastřešené pergoly nepravidelného tvaru

Stavba zastřešené pergoly nepravidelného tvaru

Pan Pavel nás oslovil s požadavkem realizace pergolové konstrukce lichoběžníkového tvaru. Betonovou podestu v rohu zahrady má již připravenou. Teď již zbývá jen postavit zastřešenou pergolu, kterou chce s rodinou a přáteli používat na posezení a grilování. Technik Jan se vypravil na místo z důvodu zaměření a zjistil, že na platformě podesty (24,5m2) není prakticky jediný úhel pravý. Pro zákazníka vytvořil několik grafických návrhů na řešení zahradní pergoly.

Návrh řešení pergoly nepravidelného tvaru

  • konstrukce pergoly ze smrkových lepených hranolů BSH a KVH
  • opláštění pergoly smrkovými palubkami o síle 19 mm
  • kotvení stojek pergoly na podlahový úchyt "TT"
  • na palubkový střešní záklop pergoly položena plechová krytina
  • střecha zakončena oplechováním a okapovými žlaby a svody z pozinkovaného plechu
  • povrchová úprava pergoly

Po odsouhlasení návrhu a zaplacení zálohové faktury byla zakázka předána do výroby. Na lakovně bylo veškeré dřevo ošetřeno nejprve impregnací, po té byl proveden nátěr ve tmavším odstínu ořech.
Montáž na místě proběhla v dopředu domluveném termínu. Pergolovou konstrukci náš montážní tým ukotvil k betonové desce na kovový podlahový "TT" úchyt. Po opláštění konstrukce palubkami a zastřešení pergoly nás zákazník požádal o doplnění o

  • otvíratelná okna
  • plné dveře o rozměru 80 x 205 cm
  • dvoukřídlé 155 x 205 cm
  • otevřené části uzavřít litým polykarbonátem v čirém odstínu o síle 3mm

Lemy oken a dveří byly natřeny na přání zákazníka ve světlejším dubovém odstínu. Celá dřevostavba se tak i přesto nese ve vzdušném provedení.

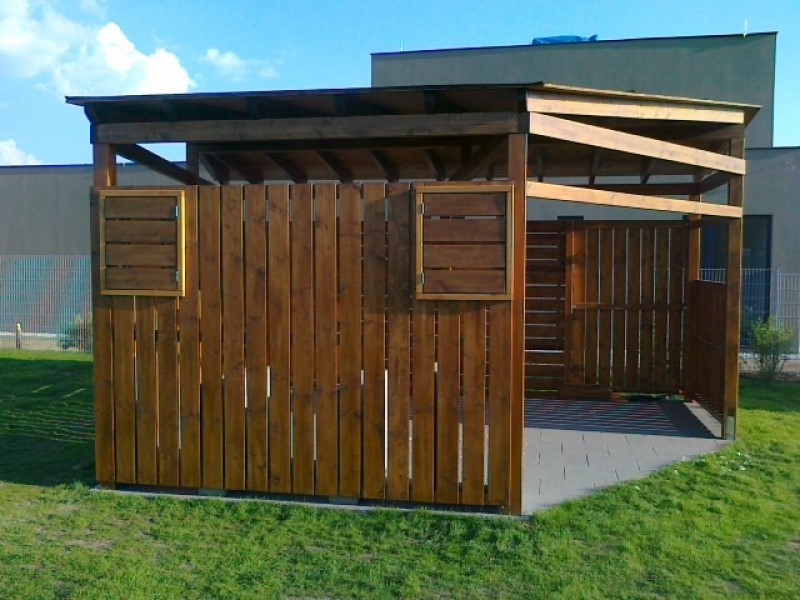

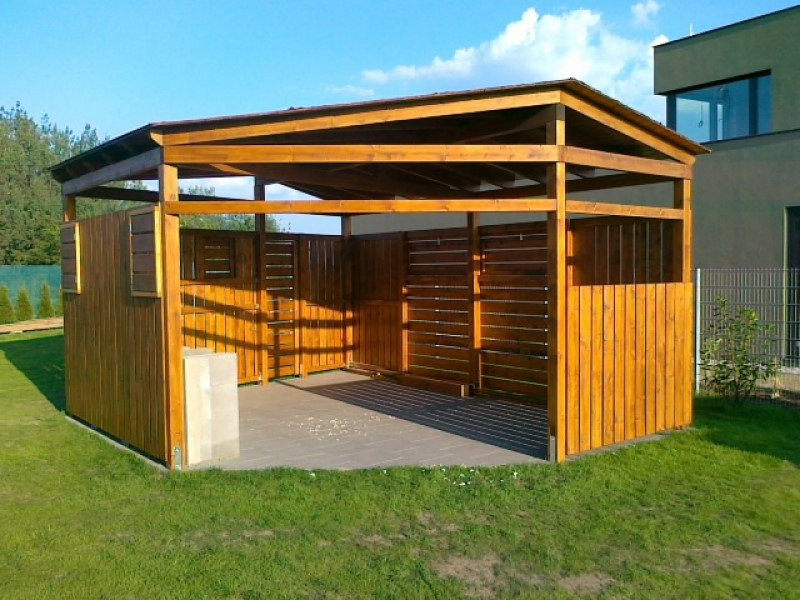

Pergola nepravidelného tvaru byla postavena na připravené betonové podestě

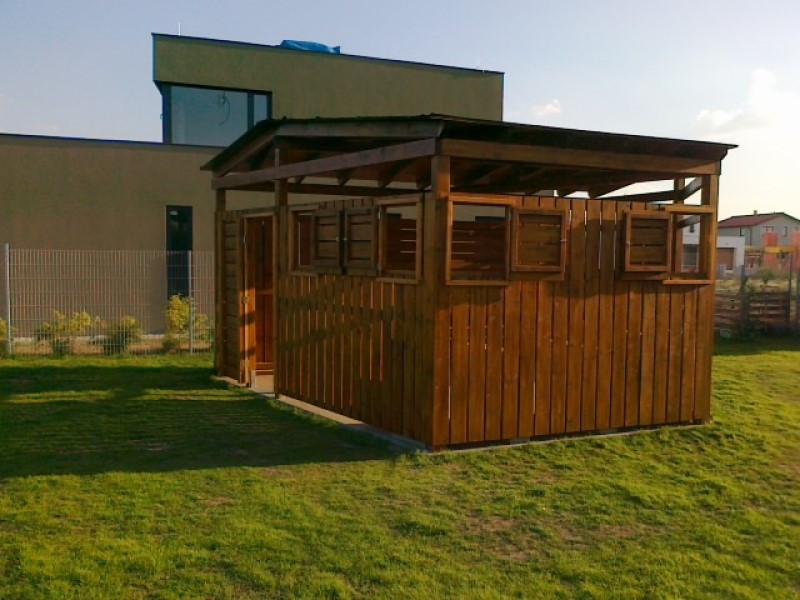

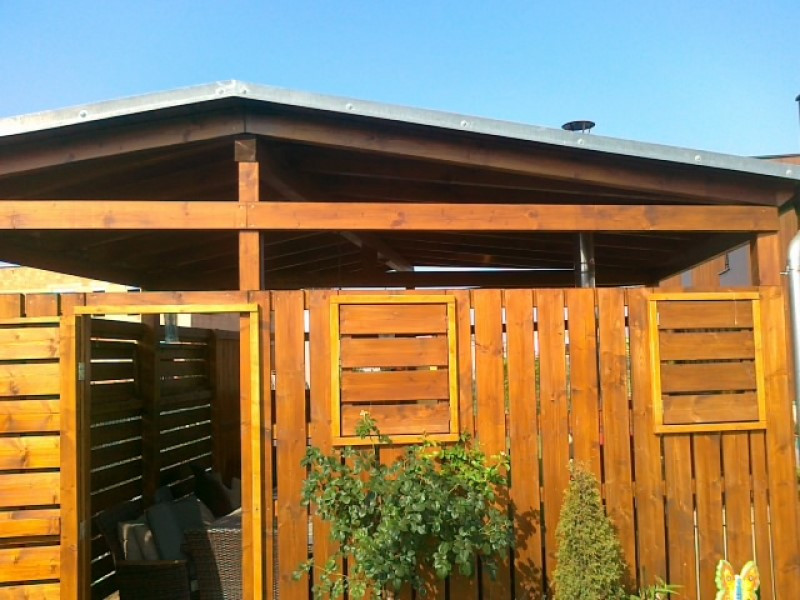

Původně byla pergola nepravidelného tvaru otevřená, dveře a uzavření polykarbonátem se dodělávalo dodatečně

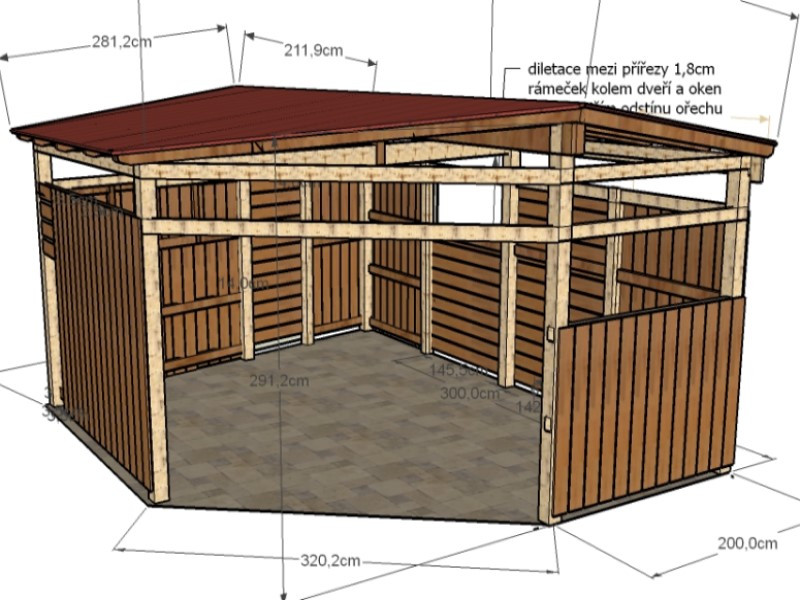

Grafický návrh dřevěné pergoly s rozměry pro výrobu

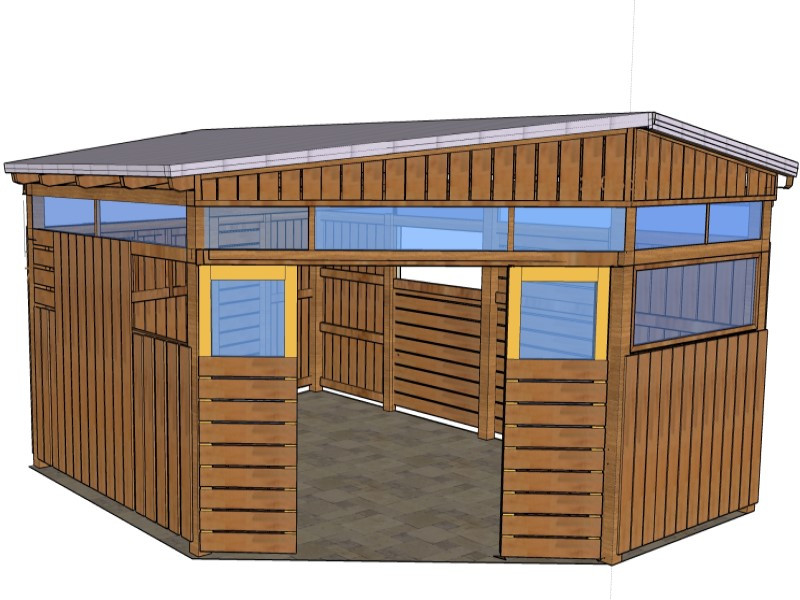

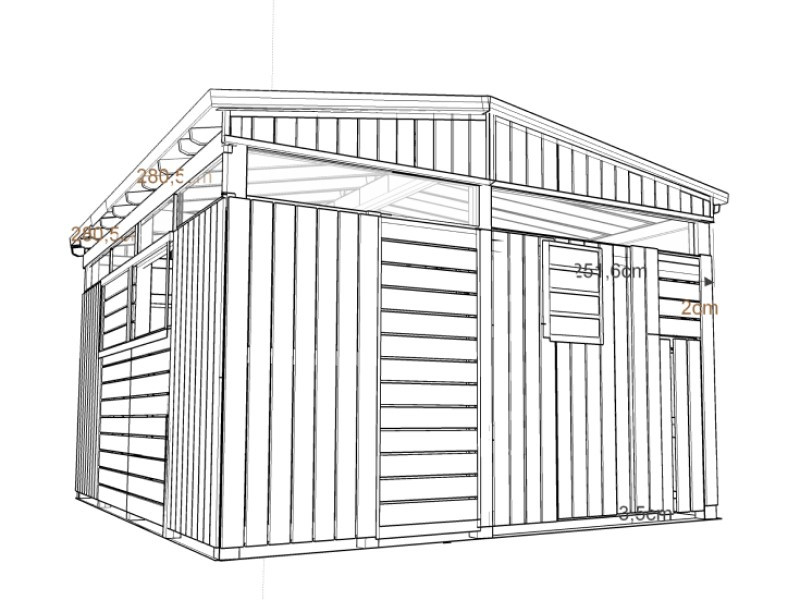

Návrh na uzavření otevřených částí pergoly

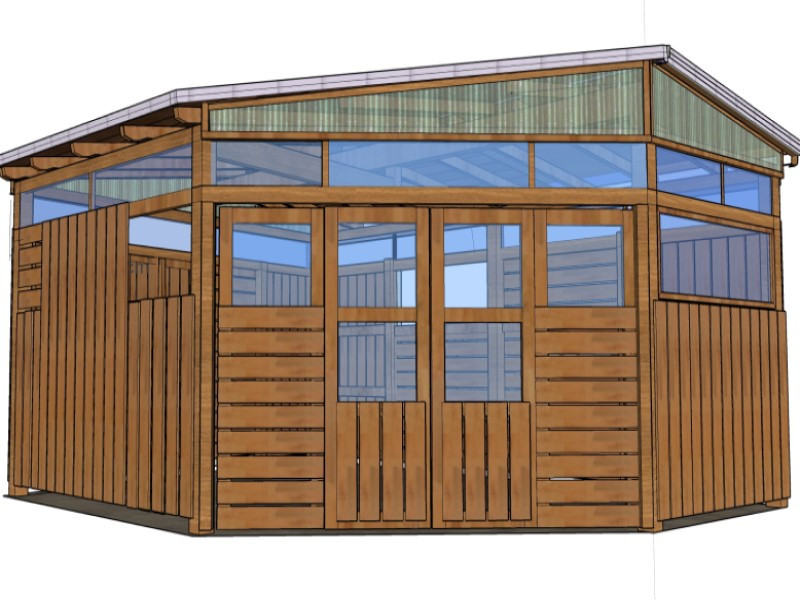

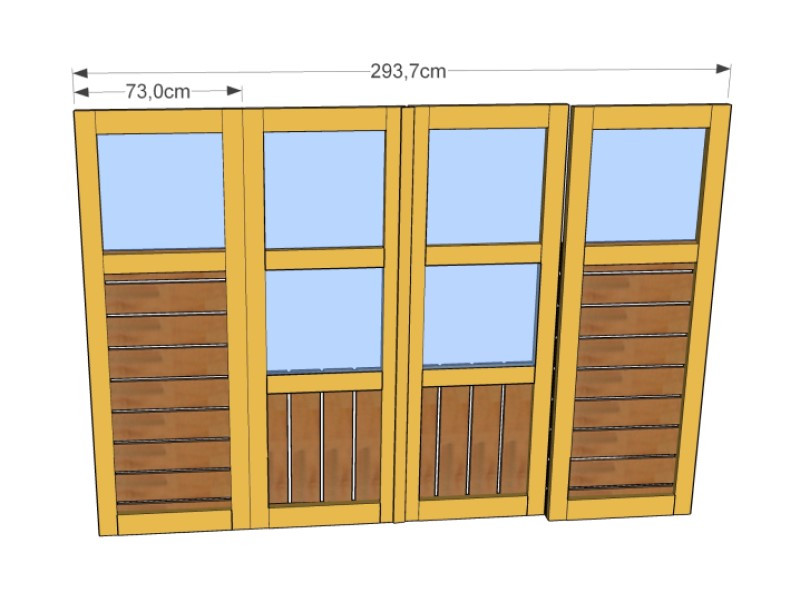

Dodatečný návrh na dvoukřídlé dveře
Opláštění pergoly bylo provedeno smrkovými palubkami o síle 19 mm

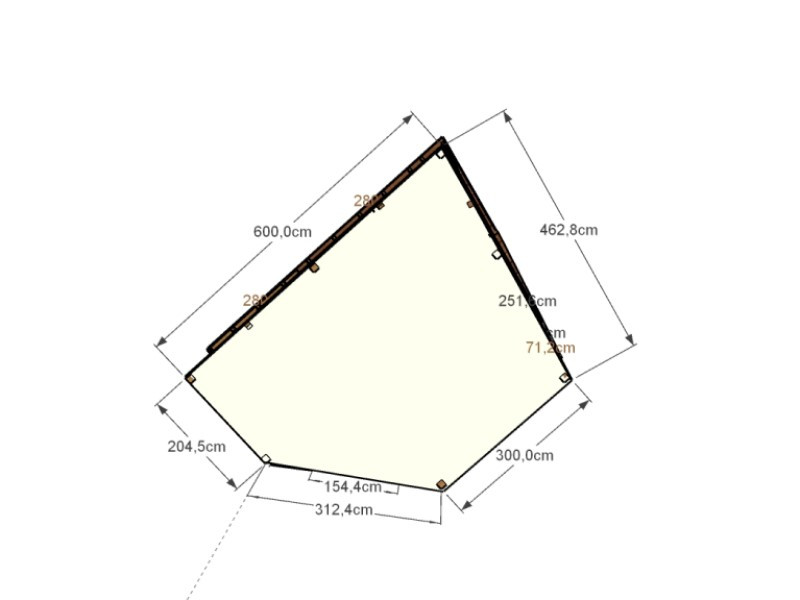

Tvar betonové podesty pro stavbu pergoly nemá jediný pravý úhel
Dveře pro pergolu byly navrženy dvoukřídlé a částečně prosklené
Konstrukce pergoly byla vyrobena ze smrkových lepených hranolů BSH a KVH
Zastřešení pergoly bylo palubkovým záklopem o síle 19 mm  a plechovou krytinou

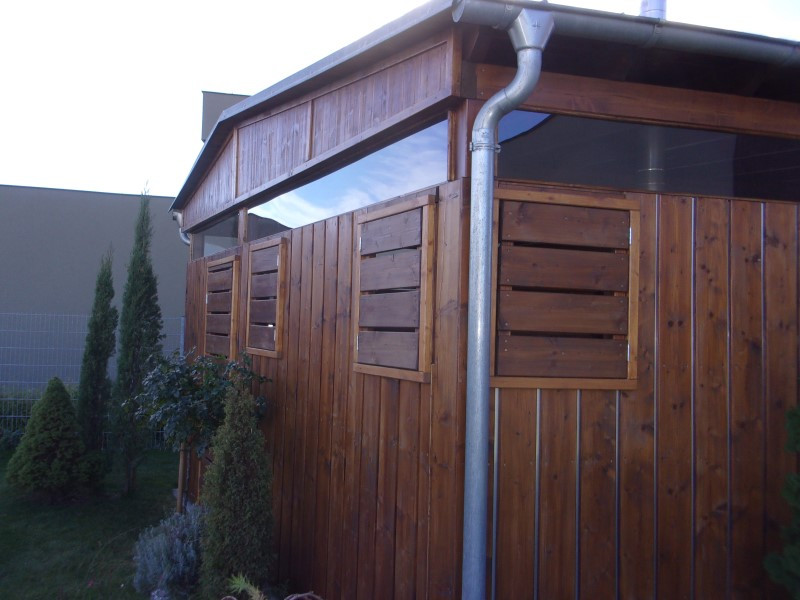

Žlaby a svody na dešťovou vodu byly instalovány z pozinkovaného plechu

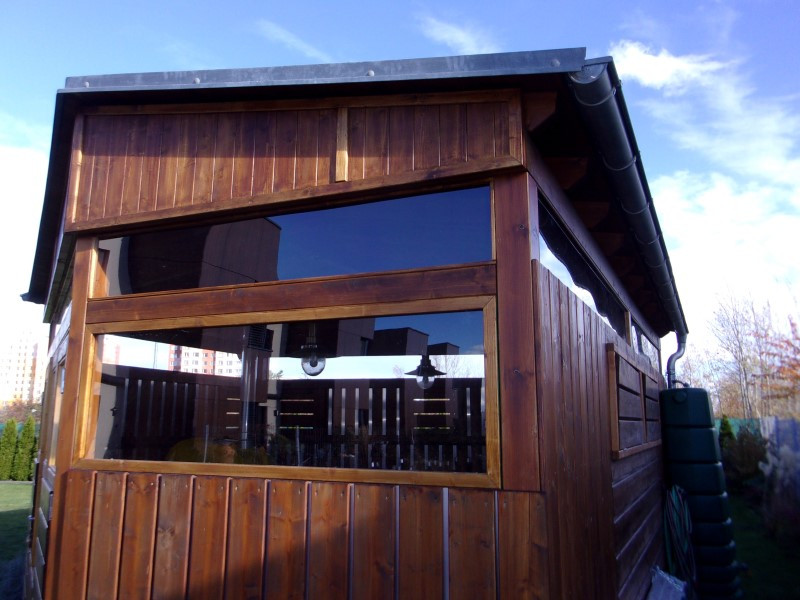

Sedlová střecha byla kolem dokola začištěna oplechováním a okapovými žlaby
Nátěr pergoly byl proveden ve dvou odstínech. Na stěny  byl použit odstín ořech a rámy dveří a oken v odstínu dub

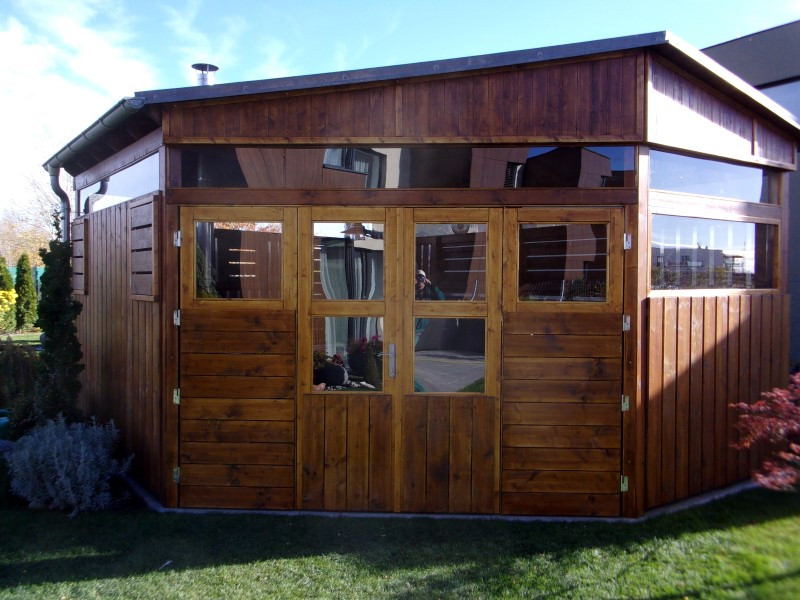

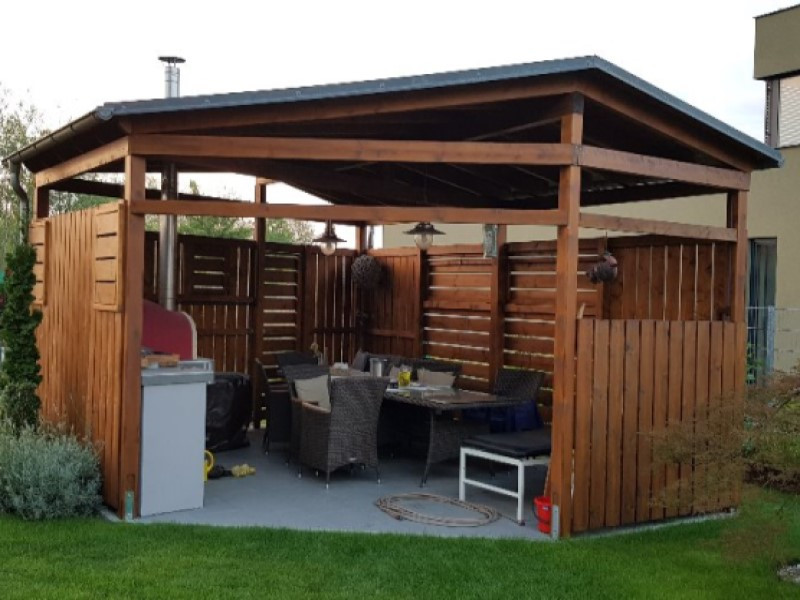

Finální podoba nepravidelné zastřešené pergoly
